Nanjing Lukou Uluslararası Havalimanı'nda Acrel Kablosuz Sıcaklık İzleme Uygulaması

Soyut:Yüksek voltajlı hücrelerin çalışması sırasında, kabinet ve bus bağlantısındaki kontak, dinamik ve statik kontak devresi çok fazla ısı üretir, bu da elektrik kesintisine ve yangın kazasına neden olması kolaydır.Bu nedenle, yüksek voltajlı şalt dolabında sıcaklık izleme, özellikle üç fazlı temas sıcaklığı izleme çok önemlidir.Geleneksel kablolu sıcaklık ölçüm yöntemi, yüksek voltajlı ekipmanın maruz kaldığı voltaj nedeniyle kullanılamaz.Kablosuz sıcaklık ölçüm sistemi, radyo dalgaları kullanır, kablolama yapmaz, yüksek voltajlı ekipmanla eşit potansiyele sahiptir ve yalıtım önlemleri yoktur.Bu nedenle, kablosuz sıcaklık ölçüm sistemi, yüksek voltajlı ekipmanların sıcaklık ölçüm problemini çözebilir.

Anahtar Kelimeler: yüksek voltajlı şalt cihazları, Kablosuz Sıcaklık İzleme Sistemi

0.Projeye Genel Bakış

Bu proje, Nanjing Lukou Uluslararası Havalimanı'nın T1 terminalinin genişleme projesidir.Kabindeki devre kesicilerin sıcaklık artışı izlemesini gerçekleştirmek için kablosuz sıcaklık ölçüm ürünleri ile donatılması gerekir. Sensörün çalışma ortamı sıcaklığı -40℃ ila +120℃ gereksinimlerini karşılar.ATE300 tipi CT endüktif enerjili sıcaklık sensörünü seçin.Arka plan sistemine bağlanmak için ATC400 alıcı-vericiyi seçin.

1. Kablosuz Sıcaklık İzleme Sistemi Giriş

Kablosuz Sıcaklık İzleme Sistemi, dahili şalt cihazları, el arabası şalt cihazları, sabit şalt cihazları ve loop-net şalt cihazları dahil olmak üzere 3-35kV iç mekan şalt cihazları için uygundur.Sabit hücreler ve çekmeceli hücreler gibi 0,4kV alçak gerilim hücreler için de uygundur.

1. ​Kablosuz Sıcaklık İzleme Yapılandırma Şeması

1）Yüksek ve alçak gerilim kabinlerinde kontakların kablosuz sıcaklık izlemesi

2）Yüksek voltajlı kabinlerde kontaklar için çalıştırma ve görüntüleme fonksiyonlu kablosuz sıcaklık izleme (tek kabinli yerel ekran)

3）Yüksek ve alçak gerilim kabinlerinde kontakların kablosuz sıcaklık izlemesi (yerel ekran yok)

4）Yüksek ve alçak gerilim kabinlerinde kontakların kablosuz sıcaklık izleme（Merkezi yerel ekran）

5）Yerel duvara monte merkezi ekran çözümü

3. Kablosuz sıcaklık ölçüm ürününün tanıtımı

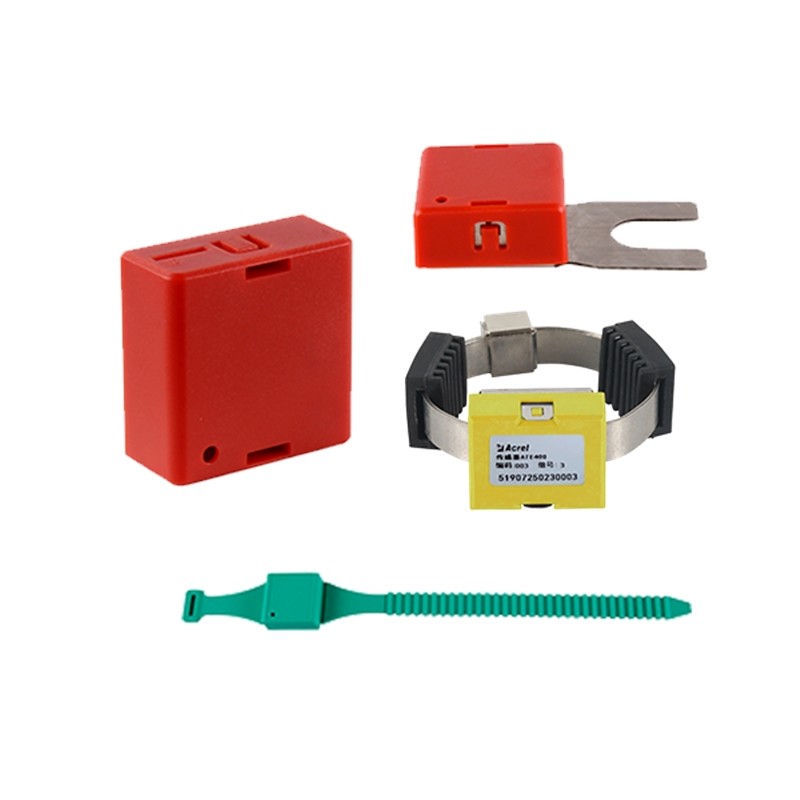

①kablosuz sıcaklık sensörü

②kablosuz alıcı-verici

③Ekran terminali

4.Sitede Fotoğraflar

5 Kaynakça

1. Kurumsal Mikro Şebeke Sistemi Çözümleri 2020.02
