June 6, 2023

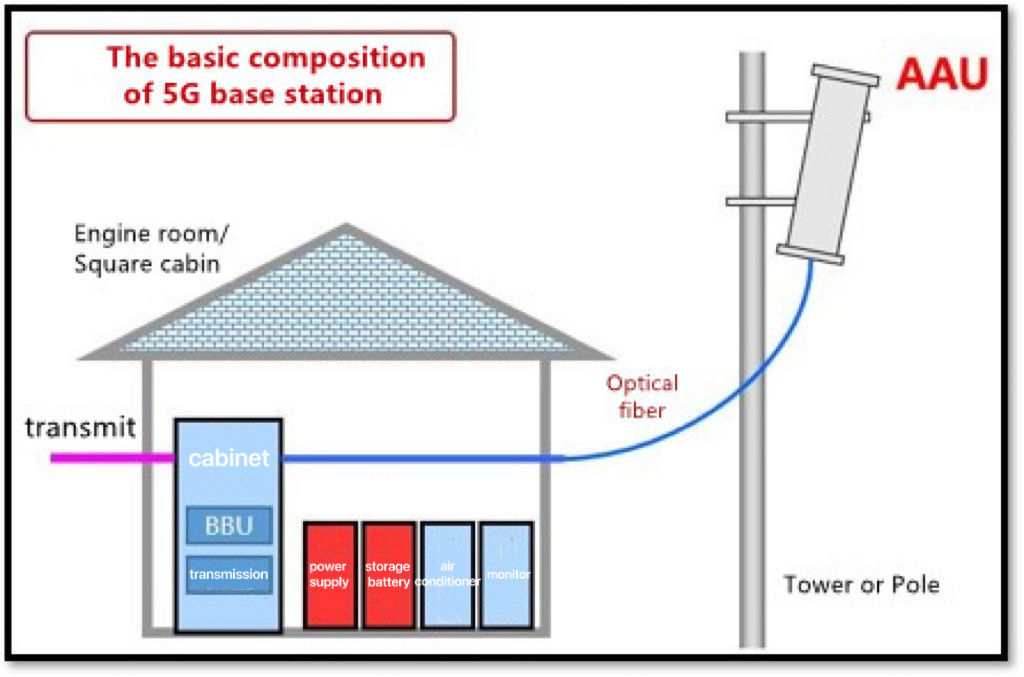

Genel olarak konuşursak, 5G baz istasyonları ağırlıklı olarak BBU+AAU'yu içerir
Baz istasyonu odası:esas olarak sinyal alıcı-vericileri, izleme cihazları, yangın söndürme cihazları, güç kaynağı ekipmanı ve klima ekipmanı ile donatılmıştır.
Baz istasyonu izleme genellikle üç seviyeli bir yapı benimser: merkezi izleme ana istasyonu, alt kontrol merkezi ve baz istasyonu sahası.
buizlememerkeztüm izleme ağı içindeki tüm baz istasyonu güç ekipmanlarının ve oda ortamının izlenmesinden ve yönetiminden sorumludur.
Alt kontrol merkeziizleme ağının belirli bir alanı içinde elektrikli klimaların ve baz istasyonu odası ortamının izlenmesinden ve yönetilmesinden sorumludur.
baz istasyonu sitesiyalnızca belirli bir mobil baz istasyonundaki güç ekipmanı ve baz istasyonu oda ortamı ekipmanının veri toplamasından ve kontrolünden sorumludur.
SyapısıBaseSistasyonDdinamikeçevreMizlemeSsistem:
Güç ekipmanlarından (şebeke elektriği, dizel motor, UPS, akü vb.) ve oda ortamı ekipmanlarından veri toplayan ve kontrol eden 2 tip baz istasyonu sahası (hepsi bir arada tip; master-slave tipi) vardır ( sıcaklık ve nem, suya daldırma, duman algılama vb.)
Baz İstasyonu Güç Dağıtım İzleme Sistemi Şeması:
Baz İstasyonu Enerji Tüketimi İzlemenin Topoloji Şeması：
Baz İstasyonu AC Güç Dağıtımı İzleme
- AC Güç Dağıtım Kutusu：
Ürün seçimi:
|
Tek döngü üç fazlı din ray ölçer ADL400 |
|
Şebeke elektriği ve dizel motoru izleme AC/DC 85-265V güç kaynağı 80A doğrudan erişim veya 5A CT erişimi RS485 iletişimi |
|
Tek döngü üç fazlı din ray ölçer ADW300 |
|
Şebeke elektriği ve dizel motoru izleme AC/DC 85-265V güç kaynağı 660V 5A'e kadar doğrudan erişim 4DI&2DO RS485 iletişimi |
|
Tek döngü gömülü sayaç AMC96L-E4 |
|
Şebeke elektriği ve dizel motoru izleme AC/DC 85-265V güç kaynağı 660V 5A'e kadar doğrudan erişim 4DI&2DO RS485 iletişimi |
|
Çok döngülü gömülü kablosuz ölçüm cihazı AMC300L |
|
Şebeke elektriği & dizel motor & klima & aydınlatma vb. izleme AC/DC 85-265V güç kaynağı Maksimum 18 tek fazlı veya 6 üç fazlı erişim 4 pasif DI&2DO&2 aktif DI RS485 iletişimi |
|
Çok döngülü din ray ölçer DTSD1352-4S |
|
Şebeke elektriği & dizel motor & klima & aydınlatma vb. izleme AC/DC 85-265V güç kaynağı Maksimum 12 tek fazlı veya 4 üç fazlı erişim mA seviyesi CT erişimi (kristal kafa) 4 pasif DI&1DO&2 aktif DI RS485 iletişimi |
|
Çok döngülü din ray ölçer AMC200 |
|
Şebeke elektriği & dizel motor & klima & aydınlatma vb. izleme AC/DC 85-265V güç kaynağı Maksimum 24 tek fazlı veya 8 üç fazlı erişim mA seviyesi CT erişimi (kristal kafa) 4 pasif DI&2DO&2 aktif DI 4 NTC sıcaklık ölçümü, 1 sıcaklık ve nem RS485 iletişimi |
Baz İstasyonu DC Güç Dağıtımı İzleme
- Anahtarlama Güç Kaynağı Kabini
Ürün seçimi
|
Din ray ölçer AMC16L-DETT |
|
General & Mobile & Telecom & Unicom & Broadcast ve diğer iletişim ekipmanlarını izleme DC -48Vgüç kaynağı Maksimum 6 DC döngü erişimi Çıkış 0-5V akımı Hall sensör erişimi Hall sensörüne güç sağlamak için ±12V çıkışlı RS485 iletişimi |
|
Din ray ölçer DJSF1352-RN |
|
General & Mobile & Telecom & Unicom & Broadcast ve diğer iletişim ekipmanlarını izleme DC24V/48V veya AC/DC85-265V güç kaynağı Maksimum 2 DC döngü erişimi Çıkış 0-5V akım Hall sensörü veya 75mV şant erişimi Hall sensörüne güç sağlamak için ±12V çıkışlı RS485 iletişimi |
|
Çok döngülü din raylı kablosuz ölçüm cihazı AMC200 |
|
General & Mobile & Telecom & Unicom & Broadcast ve diğer iletişim ekipmanlarını izleme DC -48V güç kaynağı Maksimum 12 DC döngü erişimi 4 NTC sıcaklık ölçümü 1 sıcaklık ve nem Hall sensörüne güç sağlamak için ±12V çıkışlı RS485 iletişimi |
|
Akım Hall Sensörü AKHC |
|
Yeniden yapılanma projesi açık tip benimser Yeni proje kapalı tip benimser 0-5V çıkış ±12V güç kaynağı |
