Ürün Açıklaması

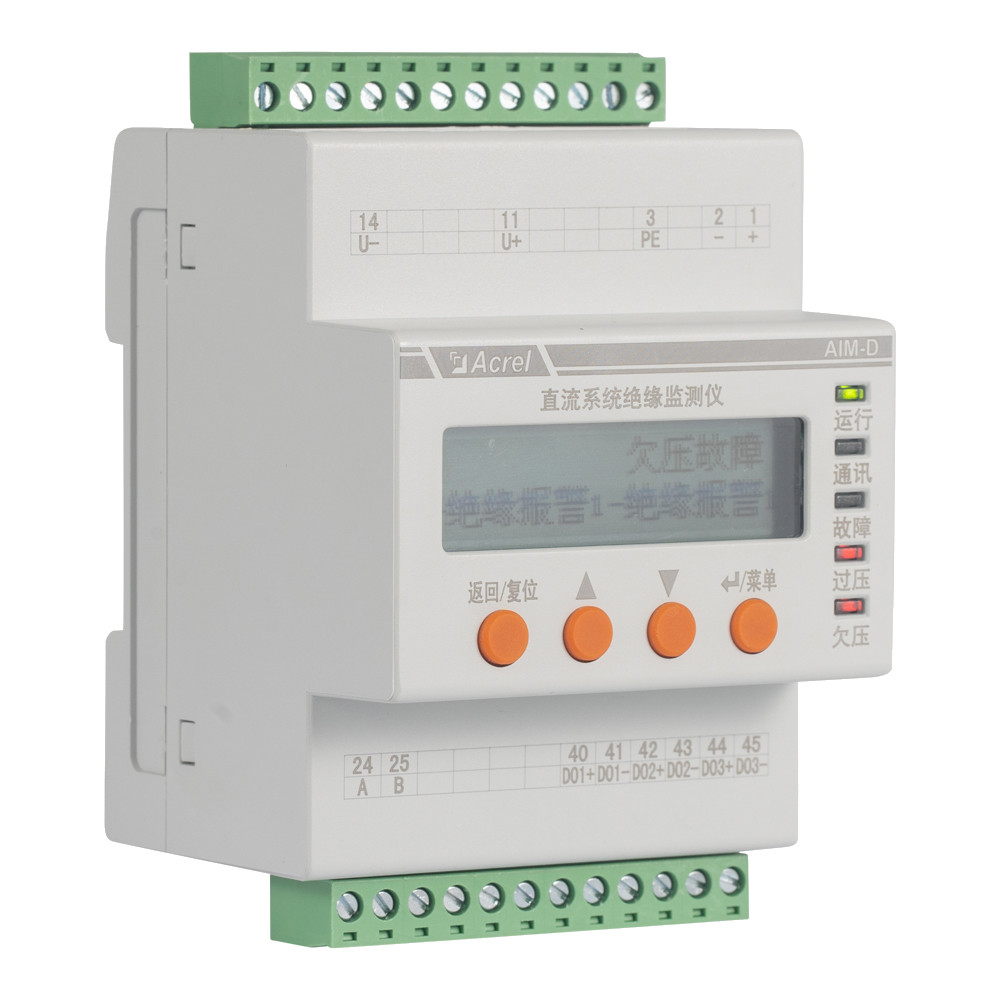

AIM-D100-T serisi EV şarj cihazı için DC yalıtım monitörü

1. Giriş

    Endüstrinin gelişmesiyle birlikte, birçok elektrikli ekipman ve bitki ekipmanları, topraklanmamış pozitif ve negatif terminallere sahip DC sistemleri tarafından güçlendirilir.Yerleştirilmemiş (IT) dağıtım sistemi için, güç kaynağı sisteminin güvenli çalışmasını sağlamak için yalıtım direnci izlenmelidir.

AIM-D100-T serisi DC yalıtım monitörü 10 ~ 1000V DC sisteminde DC topraklanmamış sistem pozitif ve negatif kutup yer yalıtım direncini çevrimiçi izleme için uygulanabilir.ve yalıtım direnci ayarlanmış değerden düşük olduğunda uyarı veya alarm sinyali gönderir.

Ürün dengesiz köprü ilkesine dayanıyor.Bu da dengelenmiş köprünün hem pozitif hem de negatif kutuplarda zemin hataları olduğunda yalıtım direncini tespit edemediği sorunu önler..

Ürün, elektrik santrallerinin ve alt istasyonlarının DC panelleri, elektrikli araç şarj cihazları, UPS güç kaynağı sistemleri, fotovoltaik DC sistemleri gibi DC sistemlerine uygulanabilir.enerji depolama sistemleri ve diğer DC elektrik ağları.

2. Model Tanımı

3. Teknik parametreler

4Fonksiyonel Özellikler

• Direnç izleme: Ürün, DC sisteminin pozitif ve negatif kutuplarının yerden izleyici direncini izleyebilir.İzolasyon direnci ayarlanmış uyarı ve alarm değerlerinden daha düşük olduğunda, uyarı ve alarm sinyalleri gönderebilir.
• Voltaj izleme: Ürün DC sisteminin pozitif ve negatif kutupları arasındaki voltajı ve pozitif ve negatif kutuplar arasındaki voltajı zemine göre izleyebilir.
• Aşırı ve düşük voltaj alarm fonksiyonu. Ürün DC sistem voltaj dalgalanmasını izleyebilir, aşırı veya düşük voltaj olduğunda zamanında alarm sinyali verebilir.
• Erken uyarı alarmı fonksiyonu. Ürün bağımsız ayarlanabilir ayar değerleri iki gruba sahiptir, uyarı değeri ve alarm değeri ayarlayabilirsiniz.
• LED gösterge fonksiyonu. Ürün paneline, ürün durumunu görüntüleyebilen çalışma, iletişim ve arıza, aşırı voltaj, düşük voltaj LED göstergeleri vardır.
• LCD ekran fonksiyonu. Ürün, parametreler bilgisini görüntüleyebilen 128 * 32 nokta matris sıvı kristal ekranı benimser.
• Relay çıkış fonksiyonu: Ürün, normalde açık veya normalde kapalı mod olarak seçebilen 3 kanallı röle çıkışlarına sahiptir.
• Olay kaydı fonksiyonu. Ürün alarm zamanını ve hatanın türünü kaydedebilir, bu da personelin sorun gidermesi için uygundur.
• İletişim ağı fonksiyonu. Ürün 1 RS485 arayüzüne sahiptir ve veri etkileşimi için kullanılabilen Modbus-RTU protokolünü benimser.
• Ürün standart 35 mm ray montajını benimsiyor.
• Plug-in terminalleri. Ürün, kablolama ve kurulum için uygun olan plug-in terminal kablolamasını benimser.

Boyutları

Panel Tanımı

Kurulum

Kablolama
