UPS izleme için Acrel H3G-TA Akü İzleme Sistemi
İlgili kişi : Dina Huang
Telefon numarası : 18761502682
Naber : +8618761502682
| Min sipariş miktarı : | 1 PC | Ambalaj bilgileri : | karton |
|---|---|---|---|
| Teslim süresi : | 5-8 iş günü | Ödeme koşulları : | T/T |
| Yetenek temini : | 5000 adet/gün |
| Menşe yeri: | Çin | Marka adı: | Acrel |
|---|---|---|---|
| Sertifika: | CE | Model numarası: | ABAT100-S |
|
Detay Bilgi |
|||
| Nitelikli nem: | %5~%95 | Atmosfer basıncı yoğunluğu: | 80 ~ 110 kPa |
|---|---|---|---|
| Güç kaynağı: | DC 24V | ||
| Vurgulamak: | ABAT100-S kurşun asitli pil izleme modülü,Veri merkezi kurşun asitli pil izleme modülü,Hastaneler Kurşun Asit Pil İzleme Modülü |
||
Ürün Açıklaması
Pil Online İzleme Sistemi
ABAT100-HS koleksiyon modülü
Acrel ABAT100 serisi batarya çevrimiçi izleme sistemi, SOC ve SOH dahil olmak üzere voltaj, iç direnç ve iç sıcaklık gibi batarya işletim bilgileri sağlayabilir.ve batarya paket yedek zamanını garanti etmek ve batarya paket ömrünü uzatmak için arızalı piller için erken uyarı ve batarya eşitleme sağlayabilirSistem, izleme işlevlerine sahiptir ve kurulumu, bakımı ve erişimi kolaydır. Sistem esas olarak ABAT100-S tek pil izleme modülü, ABAT100-C grup pil izleme modülü bulunur.,ABAT100-HS koleksiyon modülü ve dokunmatik ekran, vb. Alarm ve gerçek zamanlı veriler sorulabilir ve parametreler dokunmatik ekran üzerinden ayarlanabilir,ve izleme platformu ağ merkezi yönetimi gerçekleştirmek için seçebilirsiniz.
Kurşun-asit pil izleme sistemi modülleri
| Ürün Modülü | ||||||||||||||||||||||||||||
| Model | Fonksiyon Açıklaması | |||||||||||||||||||||||||||
| ABAT100-HS | DC24V giriş, bir grup pil yönetmek için, bir grupta 120'ye kadar pil. | |||||||||||||||||||||||||||

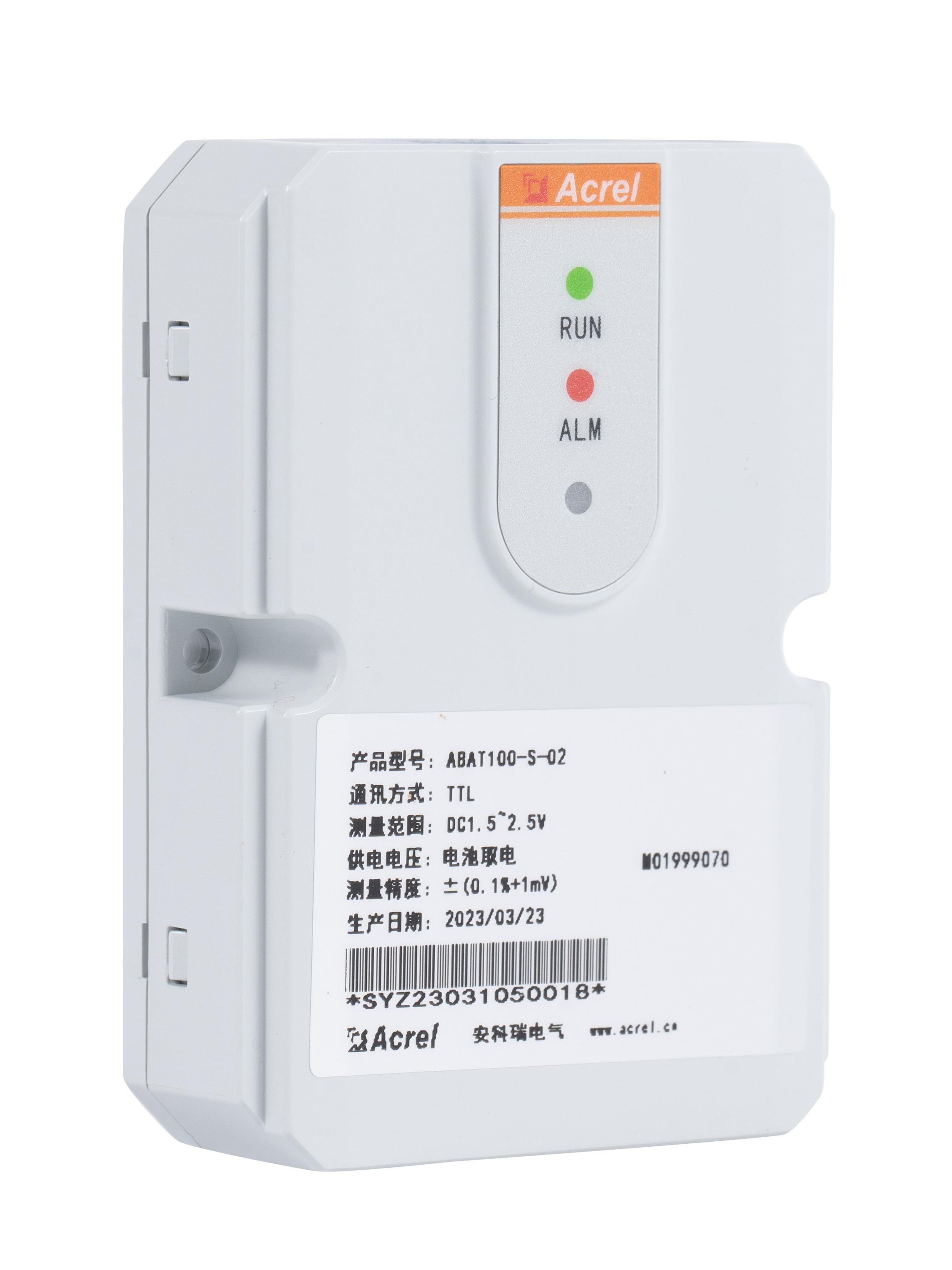

| ABAT100-S-02 | Bir 2V pil izleyin, pil voltajı izleyin, iç direnç ve negatif Son sıcaklık. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Bir 6V pil izle, pil voltajı izle, iç direnç ve negatif Son sıcaklık. |
|||||||||||||||||||||||||||
| ABAT100-S-12 | Bir 12V pil izle, pil voltajı izle, iç direnç ve negatif Son sıcaklık. |
|||||||||||||||||||||||||||
| ABAT100-C | En fazla bir ortam sıcaklığı ile bir şarj / boşaltma akımı izleyin Akım aralığı 1000A. |
|||||||||||||||||||||||||||
Boyut
Teknik fonksiyonlar
| Görev | Açıklama |
| Online izleme | Günde 24 saat çevrimiçi izleme, modül başına bir pil, gerilim, iç direnç ve negatif terminal sıcaklığını izleme; |
| Yüksek doğruluk ölçümü | İç direnç ölçüm hatası %1 kadar düşüktür. |
| Pil iç direnç testi | Toplayıcı tarafından kontrol edilen her bir pilin iç direncinin otomatik periyodik ölçümü; |
| Düşük güç tasarımı | Düşük güç moduna manuel giriş, S modülü aküden 0.5mA'ya kadar akım çekir. |
| Engelleme karşıtı tasarım | Yüksek müdahale karşıtı tasarım, yüksek güç yüksek frekanslı UPS dalga müdahale engelleyebilir; |
| İletişim protokolü | MODBUS-RTU protokolü; |
| Kurulum yöntemi | Bağlama montajı veya yapıştırıcı montajı; |
| İzleyici ışık | Kırmızı ve yeşil LED ışıklar, güç ışığı olarak yeşil ışık, gösterge ışığı olarak kırmızı ışık; |
Teknik parametreler
| Teknik parametreler | Açıklama | ||
| Çalışma ortamı |
Çalışma sıcaklığı: -10°C-50°C; Nitelikli nem: 5% ~ 95%; Atmosfer basıncı yoğunluğu: 80 ~ 110kPa; |
||
| İzleme Yeteneği | Bir S modülü bir pil izler. | ||
| İzleme Alanı | 2V, 6V, 12V pil, kapasitesi 3000AH'den az | ||
| Ölçüm aralığı ve doğruluğu | Ölçüm içeriği | Uygulama Alanı | Doğruluk |
| Tek Voltaj | 2V, 6V, 12V | ±0,1% | |
| Tek iç direnç | 5065535uΩ | (Karar) 1uΩ | |
| Negatif sıcaklık | -5°C+105°C | ±1°C | |
|
Güç gereksinimleri
|
Doğrudan izlenen bataryadan, 2V modülün 10mA'lık emici akımın normal çalışması, maksimum 13mA'dan fazla değildir, 6V, 12V modülün 5mA'lık emici akımın normal çalışması,maksimum 7mA'dan fazla değildir.Farklı modüllerin emme akım tutarlılığı çok yüksektir. | ||
| Koruma | Dönüş bağlantı koruması ve optik yalıtım ile iki seviyeli koruma ile ölçüm devresi ve güç devresi; | ||
| İletişim Arayüzü | UART bağlantısı, MODBUS protokolünü destekle | ||
| İzolasyon gerilimine dayanır | 2000VAC | ||
| Ağırlık | 90g | ||
Ağ
Ağ Çözümü 1: Dokunmatik Ekran Serial Port Alım Ağ Çözümü:
Ağ Çözümü 2: Acrel EMS, EIOT Platformu Ağ Çözümü:
Not:
ABAT100-HS: bir grupta en fazla 120 pil için 1 grup pil yönetilir.
ABAT100-S-02/6/12: 2/6/12V pil tespit eder, aynı zamanda pil voltajı, iç direnç ve negatif sıcaklığı tespit eder.
ABAT100-C: 1000A maksimum akım aralığı ile 1 şarj/boşaltma akımı ve 1 ortam sıcaklığını algılar.
Fotoğraf yerden
