Kompakt Boyut Class0.5 ADW350 Kablosuz Ölçüm Ölçer Yüksek Hassasiyet
İlgili kişi : Dina Huang
Telefon numarası : 18761502682
Naber : +8618761502682
| Min sipariş miktarı : | 1 PC | Ambalaj bilgileri : | karton |
|---|---|---|---|
| Teslim süresi : | 2-3 iş günü | Ödeme koşulları : | T/T |
| Yetenek temini : | 5000 adet/gün |
| Menşe yeri: | Çin | Marka adı: | Acrel |
|---|---|---|---|
| Sertifika: | CE | Model numarası: | ADW210-D16-4S |
|
Detay Bilgi |
|||
| Türü: | çok devreli enerji ölçer | İletişim: | RS485 |
|---|---|---|---|
| Kurulum: | DIN Ray Kurulumu | Sertifika: | CE |
| Standart: | IEC62052-11/IEC62053-21 | ||
| Vurgulamak: | 3 fazlı kablosuz enerji sayacı iot,Çok kanallı kablosuz enerji ölçer iot,kablosuz enerji ölçerleri |
||
Ürün Açıklaması

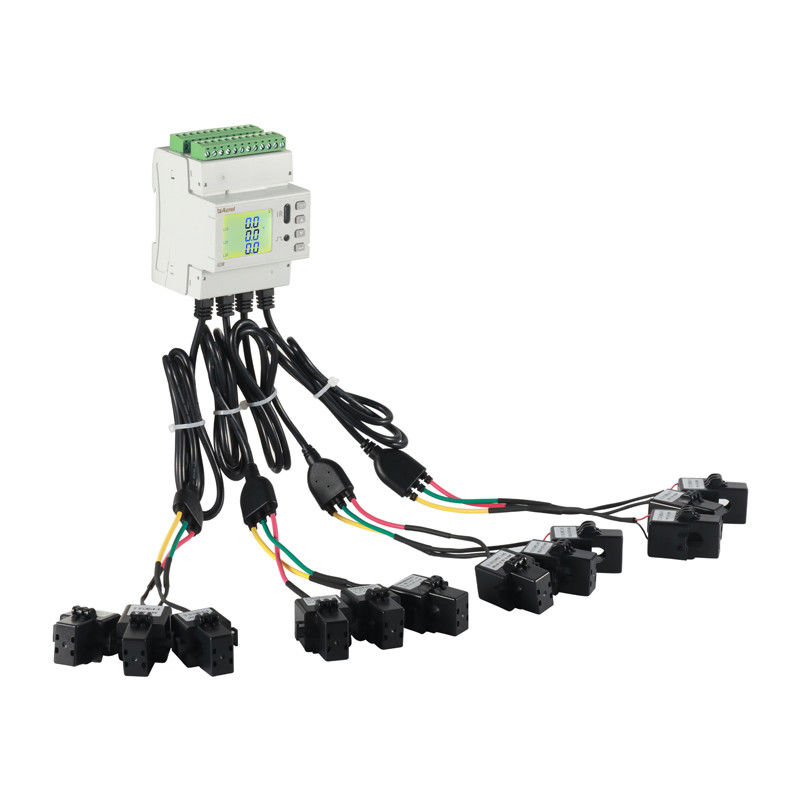

ADW210-D16-4S Çok Kanallı 3 Fazlı Kablosuz Enerji Ölçücüsü
Genel:
ADW2XX ray tipi çoklu devre güç sayaçları, çoğunlukla birden fazla üç fazlı devrenin tam elektrik parametrelerini ölçmek için kullanılır.Aynı anda dört üç fazlı devreye kadar akım girişine bağlanabilirlerVoltaj ve akımı, gücü, güç faktörünü, faz açısını, dengesizliği, harmonikleri ve diğer parametreleri ölçebilir.
Ana özellikleri:
Görevleri
Teknik parametreler
1Ana model fonksiyonları:
| Yardımcı güç | AC/DC 85~265V; Tüketim≤10VA; | ||
| Giriş | Sıklık | 45 ̊65 Hz; | |
| Voltaj | AC 3×220V/380V; Aşırı yükleme: 1,2 katİsimlendirilmiş değer (sürekli); İsimsel değerin 2 katı / 1s |
||
| Tüketim: ≤ 0,5VA; | |||
| Mevcut | AC 5A,100A,400A,600A; ((Dış açılışlı transformatör); Aşırı yükleme: 1.2 kat nominal değer (sürekli); 10 kat nominal değer / 1s; |
||
| Tüketim: ≤ 0.5VA | |||
| Ölçüm Doğruluğu |
Sıklık 0,05Hz; Voltaj, akım: 0,5 seviye; Aktif elektrik enerjisi: 1. seviye; Reaktif elektrik enerjisi: 2. seviye; 2-31. çarpı harmonik doğruluk: ± 1%; |
||
| Özellikleri | Nabız çıkışı | Çıkış modu: Açık koleksiyonlu optocoupler dürtüsü; | |
| İletişim | RS485, Modbus-RTU; Baud oranı 1200 38400; | ||
| Değişim | Giriş | Kuru temas girişi,Dahili güç kaynağı; | |
| Çıkış | Çıkış modu: Relay normal olarak açık temas çıkışı; temas derecesi: AC 250V/3A DC 30V/3A; | ||
| Çizelge | L*W*H(mm) | 72*97.7*71.5 | |
| Çevre | Çalışma sıcaklığı | -10°C~+45°C | |
| Depolama sıcaklığı | -40°C~+70°C | ||
| Nitelikli nem | ≤% 95 Hiç yoğunlaşma yok | ||
| Yükseklik | ≤2500 m. | ||
2Genişletilmiş model fonksiyonları:
| Değiştirme modülü | Güç kaynağı | RJ45 arayüzü, DC 12V, güç tüketimi ≤1W; |
| İletişim | RJ45 arayüzü, Modbus-RTU protokolü; (ana gövde ile iletişim) | |
| Değiştirici girişi | Kuru temas giriş, yerleşik güç kaynağı; | |
| Anahtar çıkışı |
Çıkış modu: Normal olarak açık temas çıkış rölesi; Bağlantı kapasitesi: AC 250V/3A DC 30V/3A; |
|
| Sıcaklık ölçümü sızıntı modülü | Güç kaynağı | RJ45 arayüzü, DC 12V, güç tüketimi ≤1W; |
| İletişim | RJ45 arayüzü, Modbus-RTU protokolü; (ana gövde ile iletişim) | |
| Sıcaklık ölçümü | Standart NTC sıcaklık sensörü, ölçüm aralığı -20~100°C; | |
| Sızıntı ölçümü | Geri kalan akım transformatörü bağlanmıştır, ölçüm aralığı 10 ~ 3000 mA'dır; | |
| Ölçüm doğruluğu | Sıcaklık ±2°C, sızıntı seviyesi 1; |
Boyutları
Ön panel
Rehber ray kurulumları
Kablolama
3P4W
3P3W
İsteğe bağlı modüller
Dış Modül (MTL)
12 Dış NTC sıcaklığı ölçümü
4 Kanal Geri kalan akım ölçümü
Dış KablosuzModül ((AWT100)
Aşağı bağlantı RS485; yukarı bağlantı 4G, 2G, NB, Lora, LoraWAN, Ethernet, WiFi, GPS, Profibus
Dış Modül (MK)
12 Kanal DI + 4 Kanal DO
