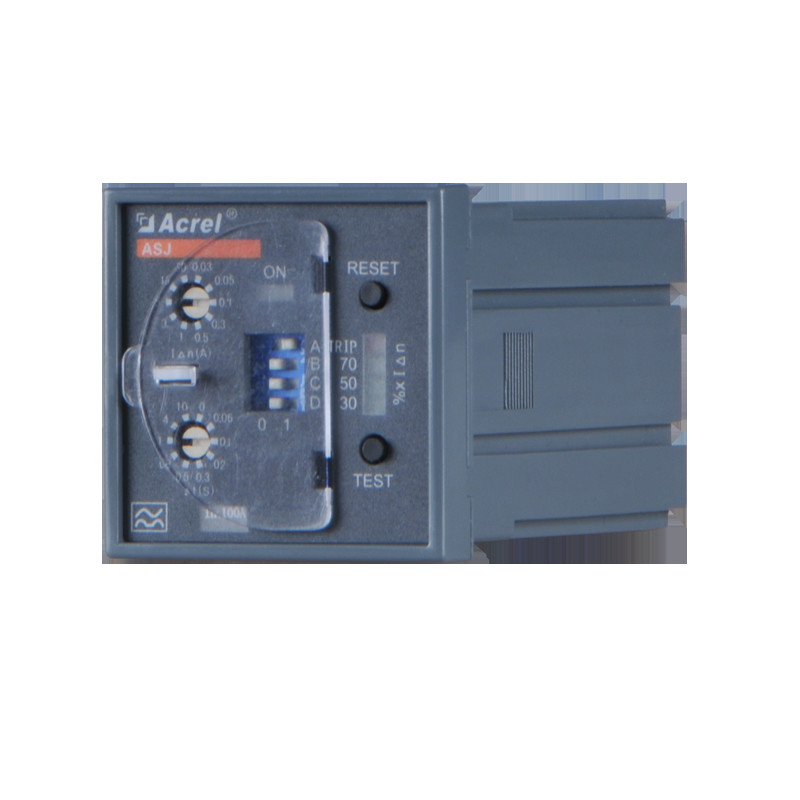

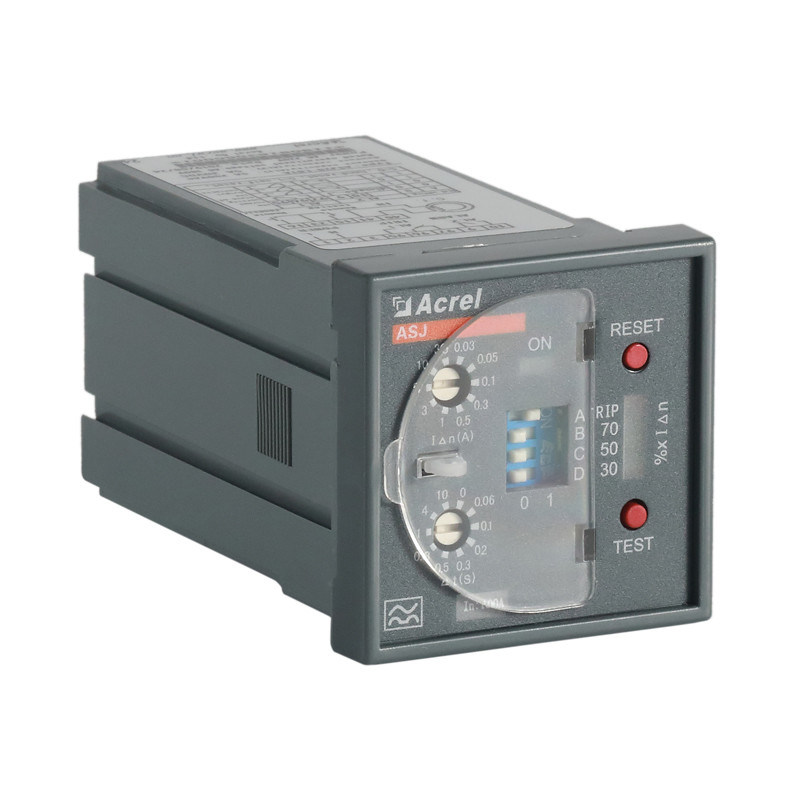

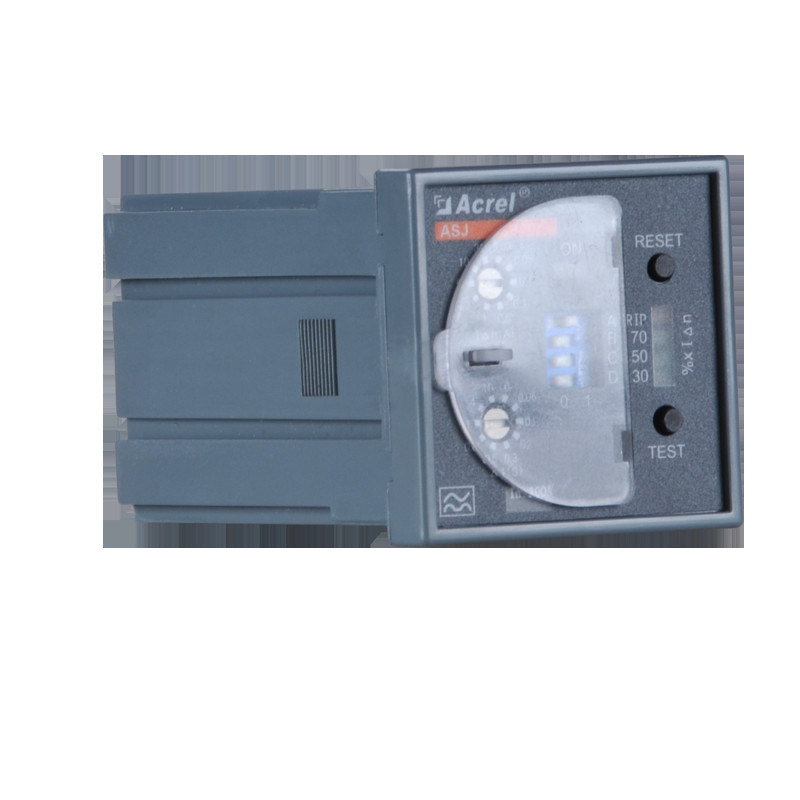

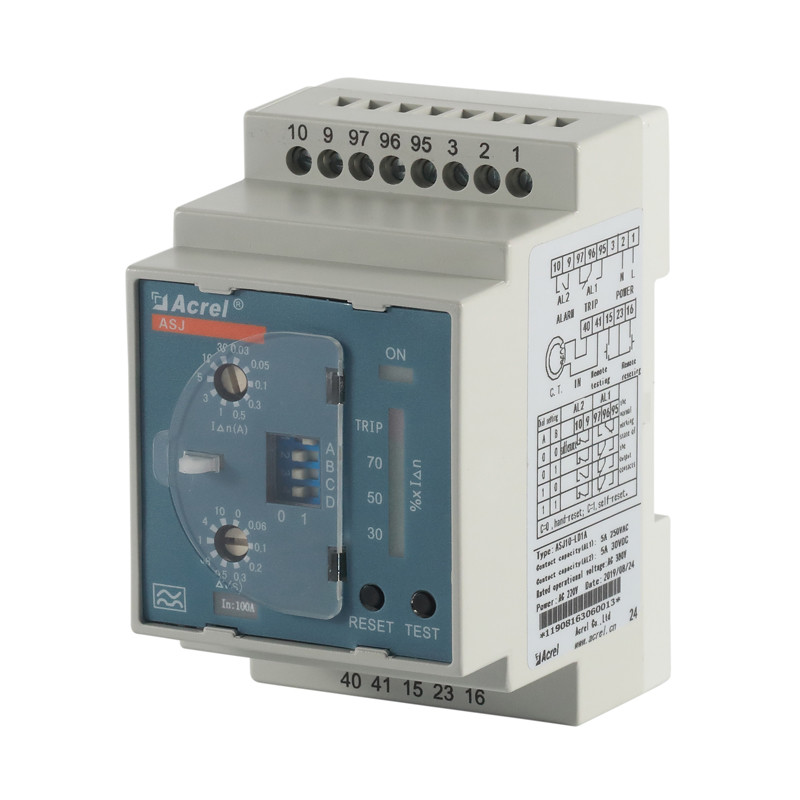

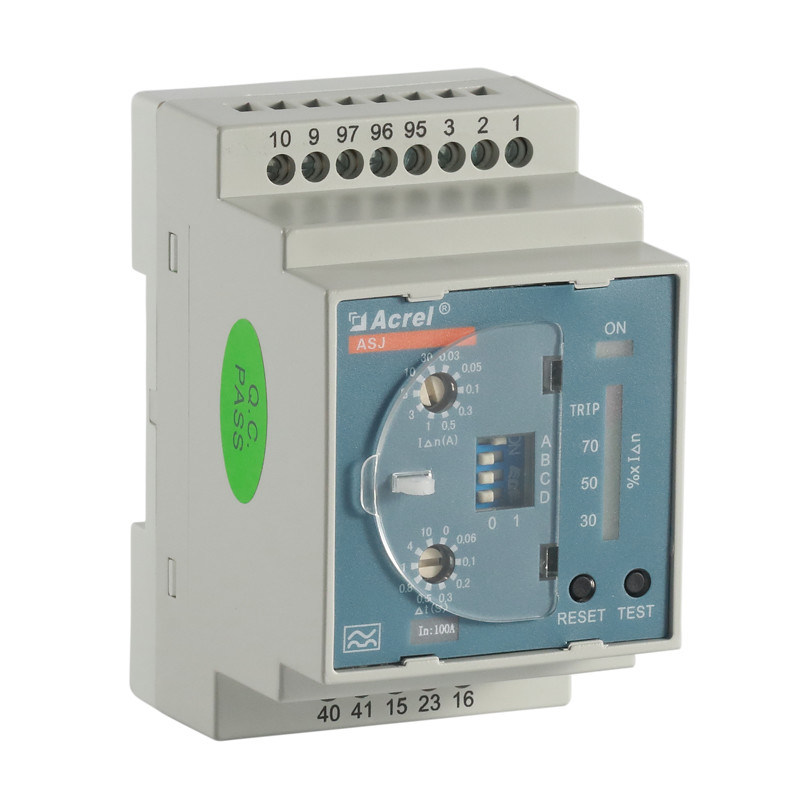

Acrel ASJ10-LD1A Toprak Kaçak Rölesi Din Ray 35mm

Ürün Açıklaması

ASJ serisi artık akım, alçak gerilim devre kesici veya alçak gerilim kontaktörünün aksiyon rölesi, esas olarak alternatif akım 50Hz, anma gerilimi 400V veya altındaki TT ve TN sistemi dağıtım devresinde uygulanan kombine artık akım üretim cihazı için oluşturulabilir. ASJ serisi artık akım aksiyon rölesi, elektrik devresinin toprak arızası korumasında uygulanır, böylece toprak arızası akımının neden olduğu ekipman hasarını ve elektrik ekipmanlarının yangın kazasını önler, dahası

Parametreler:

Boyutlar:

Kablolama:

Ağ:

Uygulama:

SSS:

S: Bir artık akım trafosundan kaç tel geçirilebilir?

Sadece bir ateşleme kablosu takabilir miyim? Sadece A, B, C ateşleme kablolarını sensörden geçirebilir miyim?

C: Üç fazlı dört telli bir sistemde 4 tel kullanılmalıdır. Sadece bir ateşleme kablosu geçiremezsiniz,

ve A, B, C, N'nin tamamı artık akım trafosundan geçirilmelidir. Sahadaki tel çapına ve anma akımına göre uygun bir trafo seçilmelidir.

S: Üç fazlı ve dört telli kablo çok kalın. Her faza bir ölçüm sensörü takılabilir mi ve dört sensör ikincil küçük delik boyutlu tellerden geçirilebilir mi? Sonra artık akım rölesini bağlayın?

C: Tavsiye edilmez. Bu planla, yüksek güçlü ve

yüksek frekanslı ekipmanın çalıştırıldığı anda, üç fazlı

dört telli ölçüm trafosunun çıkış akımının vektör toplamı sıfır değildir (doğrudan ölçülen 0'dır), bu da kolayca arızaya ve açmaya neden olabilir.

S: Yenileme projelerinde açık tip artık akım trafoları kullanılabilir mi?

C: Yeniden yapılanma projeleri için, hattın tel çapı 100 mm'den az ise, açık tip artık akım trafoları kullanılabilir. Bu açıklıktan daha büyük açık tip artık akım trafolarının kullanılması tavsiye edilmez, çünkü büyük açıklıklı sensörün ölçüm doğruluğu düşüktür.

S: Artık akım rölesi açılır açılmaz neden çalışıyor?

C: Birinci neden kablolama hatası olabilir; Diğeri yanlış ürün seçimi olabilir.

S: ASJ artık akım rölesi kapatıldıktan sonra, kesici açılıyor. Bu durumun nedeni nedir?

C: Bu durum, korunan güç kaynağı kesildikten sonra kesicinin açılmasıdır; diğeri ise çift güç anahtarlama işlemi sırasında hattı korumaktır.

ASJ serisi artık akım rölesi, yardımcı güç kesildiğinde otomatik olarak kurtarma ve sıfırlama yapan tiptir. Yukarıda belirtilen koşullara göre, güç kesildiğinde otomatik olarak çalışmayan tip olarak enstrüman seçilebilir.

S: Paneldeki In:100A ne anlama geliyor? Kaldırılabilir mi?

C: In, anma akımı anlamına gelir ve kaldırılamaz. GB/T 22387-2016'nın 4.2.2.2 ve 5.1 maddelerinde açıkça belirtilmiştir, panelin anma akımı veya artık akım trafosunun delik boyutu ile işaretlenmesi gerekmektedir.
