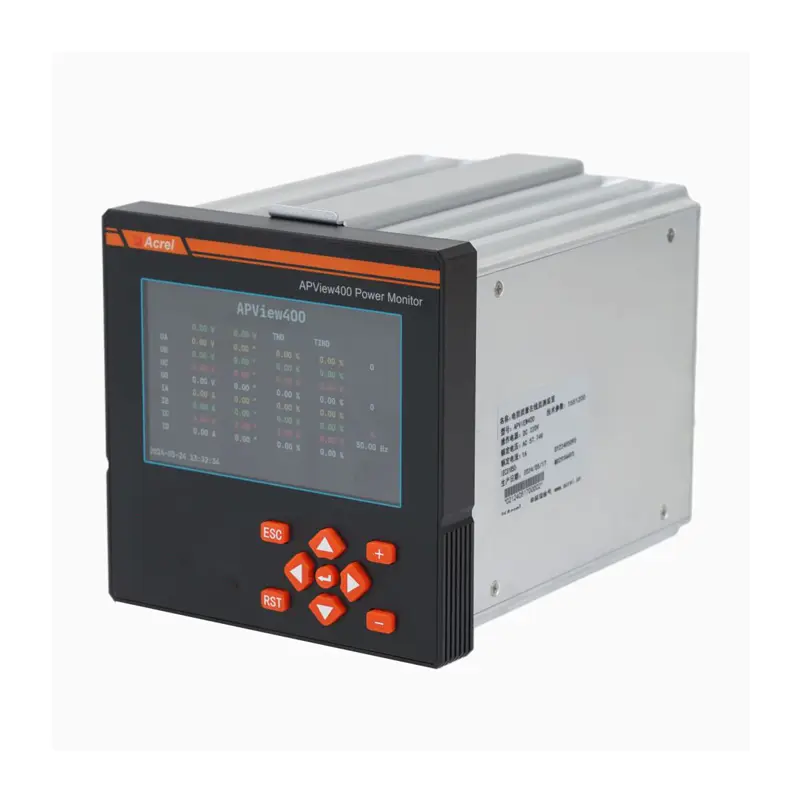

APView400 Sınıf A Sertifikalı Güç Kalitesi Analizörü

Ürün Açıklaması

Acrel APView400 Güç Kalitesi Analizörü, PQM Sistemi için profesyonel bir güç kalitesi izleme cihazıdır. IEC61000-4-30 Ed3 Sınıf A ve IEC60253-22 Sınıf 0.2S standartlarına uygundur. Bozulma Dalga Formu Kaydı ve Bozulma Yönü Tespiti gibi gelişmiş fonksiyonlarla 2000'den fazla dalga formu ve 5000 Olay Sırası (SOE) kaydedebilir. Ayrıca yüksek hassasiyetli ölçüm, yüksek performanslı çok çekirdekli platform ve gömülü bir işletim sistemine sahiptir. Cihaz, 35kV'a kadar güç kaynağı sistemleri için uygundur ve yarı iletkenler, petrokimya, çelik, hastaneler, veri merkezleri ve ulaşım gibi sektörlerde yaygın olarak kullanılmaktadır. Ayrıca Modbus-RTU, Modbus-TCP ve IEC61850 MMS gibi çeşitli iletişim protokollerini destekleyerek kapsamlı bir güç kalitesi izleme çözümü sunar.

• Teknik Özellikler

  Teknik Parametre

  ---

  Değer	Anma Değeri
  AC voltaj:AC/DC220V, AC/DC110V veya DC48V	AC akım:AC1A,5A; Dijital çıkış Üç faz dengesizliği 1 saniye için 20 kez
  	güç kaynağı
  Anma: AC/DC220, AC/DC110V veya DC48V	İzin verilen sapma: -20%-+20%
  	Güç tüketimi:≤15W Güç Tüketimi
  ≤0.5VA (tek faz)	Ölçüm aralığı 0-1.2In Dijital çıkış Mekanik hizmet ömrü:≥10000
  	Çıkış modu: Pasif kontaklar
  	Anahtarlama kapasitesi: ≤4000W veya ≤384VA
  Açık durum akımı: ≥16A(AC250V/DC24V) sürekli modda; kısa süreli (200ms) için ≥30A	Hassasiyet Sınıf 0.5
  RMS Voltaj:±0.1%	RMS Akım:±0.1%
  P,Q,S:±0.2%	Güç faktörü:Sınıf 0.5 Voltaj sapması:0.1%
  	Frekans sapması:±0.001Hz İletişim
  	RS485,Modbus-RTU protokolü;Ethernet. Üç faz dengesizliği Voltaj dengesizliği:±0.15%
  	Akım dengesizliği:±1% Güç frekansı dayanım gerilimi Güç kaynağı terminal seti ile sinyal giriş, çıkış terminal seti arasında 2kV/1dk (RMS) Kabuk ile tüm terminal setleri arasında (40V'tan az referans voltajlı terminal seti hariç) AC 4kV
  	Sıcaklık Çalışma: -10℃～+55℃ Depolama: -30℃-+80℃
  Nem≤%95 RH, yoğuşmasız, aşındırıcı gazsız	Rakım
  	≤ 2500m
