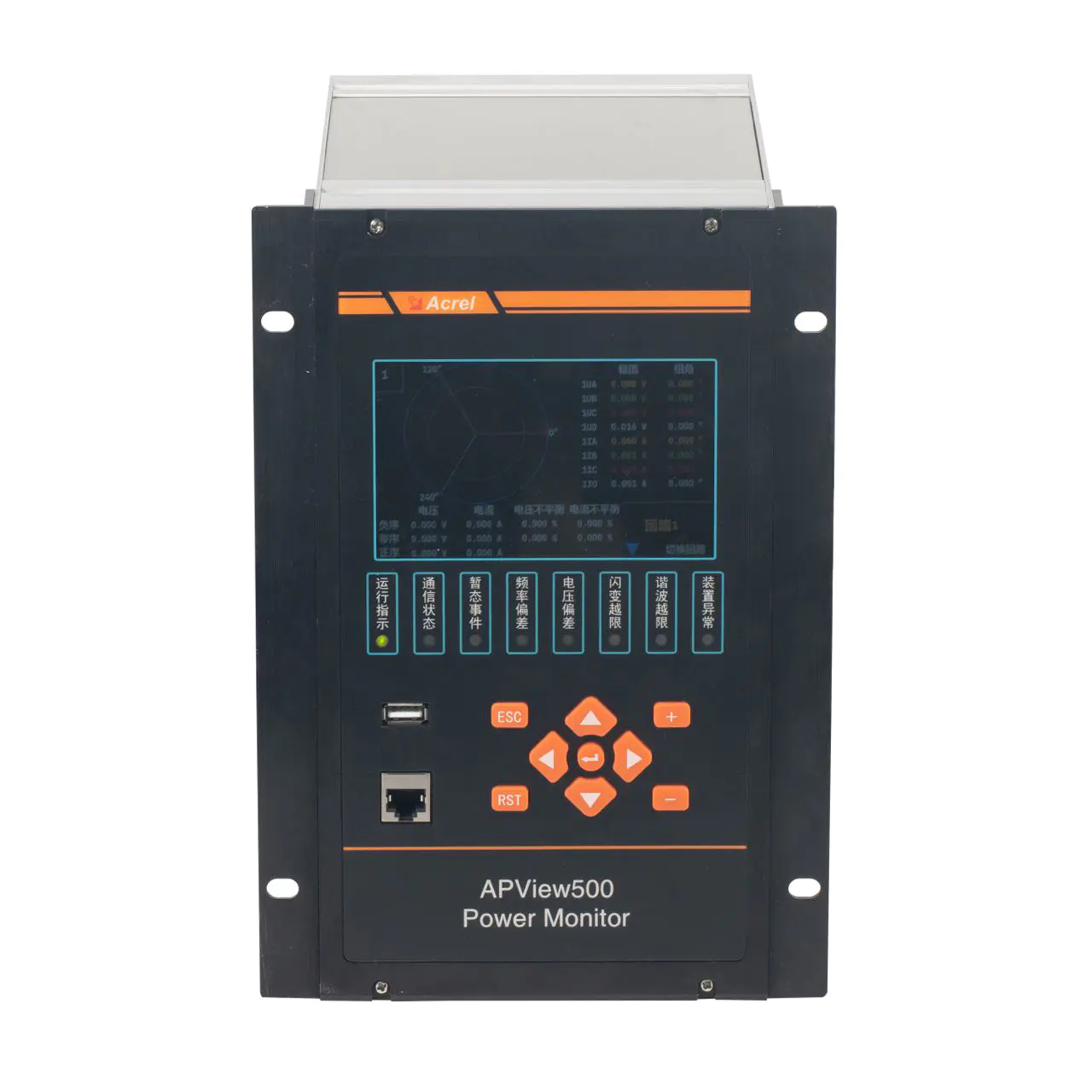

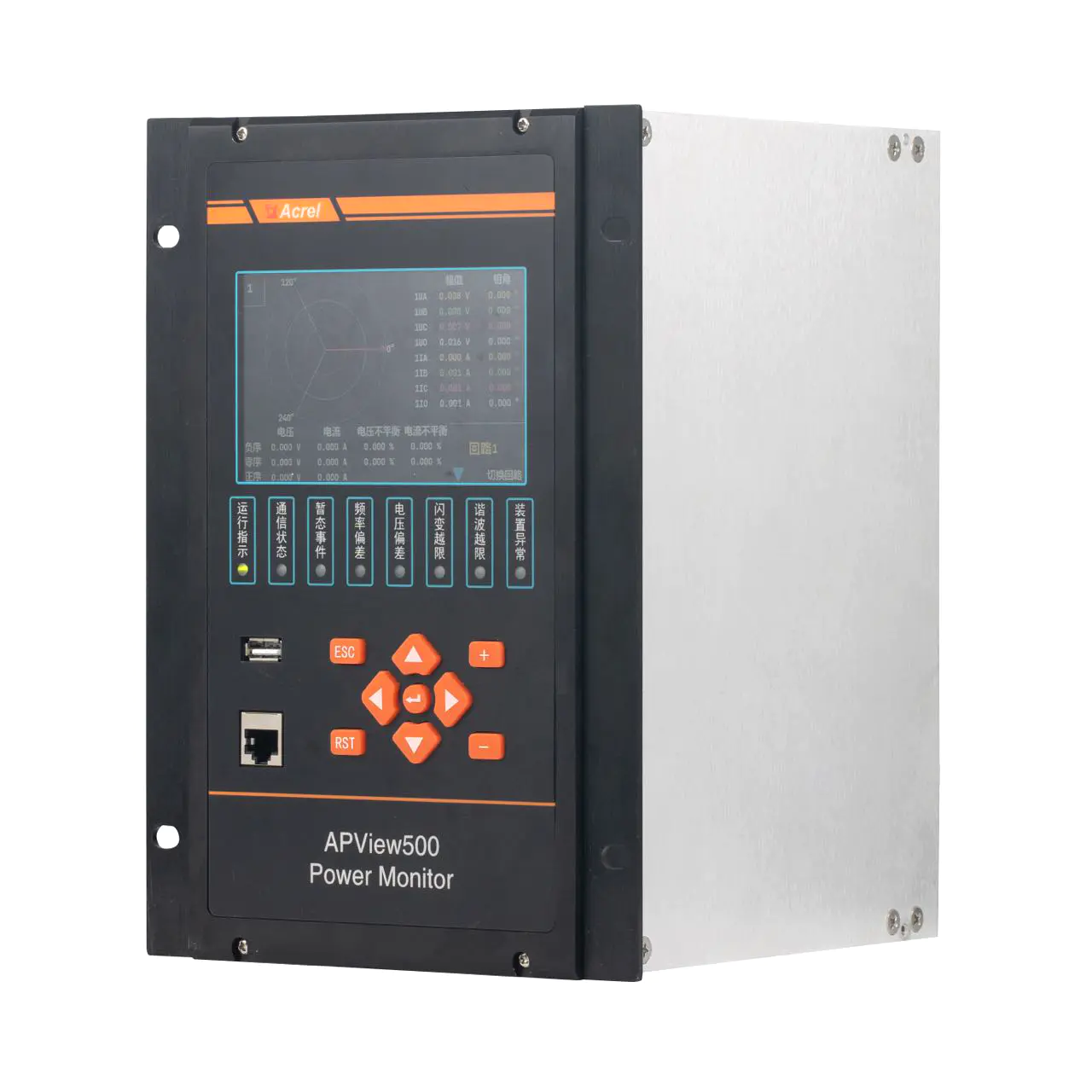

APView500 AC Üç Fazlı CT erişim paneli Montajlı RS485 Güç Analizörü

Ürün Açıklaması

Açıklayın.

• Acrel APView500, IEC61000-4-30 standardını karşılamak için tasarlanmış yüksek hassasiyetli bir güç kalite izleme cihazıdır.2nd-63rd harmonik ölçümleri dahil.Cihaz IEC61850 iletişim protokolünü destekler.Modern enerji sistemlerine sorunsuz bir entegrasyon sağlıyor.Gelişmiş özellikleri ve yüksek doğruluğu ile APView500, kimyasal, çelik, metalürji, hastaneler, veri merkezleri, ulaşım ve inşaat gibi endüstriler için idealdir.Güç kalitesi analizi ve iyileştirilmesi için güvenilir veriler sağlamak.

  Özellikler

  ---

  Teknik parametreler	Değer
  Değerlendirme	Değişen voltaj: AC/DC 220V, AC/DC 110V. ya da DC48V
  	Değişen akım: AC1A,5A;
  Aşırı yük Kapasite	1.2in, sürekli çalışıyor.
  	20 kere Bir saniye.
  Güç kaynağı	Rated: AC/DC220, AC/DC 110V. veya DC48V.
  	İzin verilen sapma: -20% - +20%
  	Güç tüketimi: ≤15W
  Güç tüketimi	≤0.5VA Tek fazlı.
  Öfkeyi ölçmek	0-1.2 in.
  Dijital çıkış	Mekanik kullanım ömrü: ≥10000
  	Çıkış modu: Pasif bağlantılar.
  	Değiştirme kapasitesi: ≤4000W ya da ≤ 384VA
  	Açık durum Akım: ≥16A (AC250V/DC24V) in the continuous mode;
  	≥30A kısa süreli (200ms)
  Doğruluk	Sınıf 0.5
  	RMS Voltajı: ±0.1%
  	RMS akımı: ±0.1%
  	P, Q, S: ±0.2%
  	Güç faktörü: Sınıf 0.5
  	Voltaj sapması:0% 1
  	Frekans sapması: ± 0.001Hz
  İletişim	RS485, Modbus-RTU protokolü; Ethernet.
  Üç fazlı dengesizlik.	Voltaj dengesizliği: ±0.15%
  	Akım dengesizliği: ± 1%.
  Güç frekansı gerilimi kaldırır	Güç kaynağı terminalleri ve sinyal girişi, çıkış terminalleri arasında 2kV/1min (RMS)
  	Kabuk ve tüm terminaller arasında (referans voltajı 40V'den az olan terminaller dışında) AC 4kV
  Sıcaklık	Operasyon: -10°C+55°C Depolama: Eksi 30°C eksi 80°C
  Nemlilik	≤95% RH, kondansiyon yok, koroziv gaz yok
  Yükseklik	≤ 2500m



  Boyut ve kablolama diyagramı.

  ---
